ノイズ対策(EMC対策)製品
フェライトコア・ナノ結晶合金コア他
フェライトコア・ナノ結晶合金コア他
High μ フェライトクランプ KTFC
分割タイプ
特長
雑音端子電圧(~30MHz)から放射電界強度(30MHz~)の両周波数にまたがるコモンモードノイズ対策に効果的です。
配線済みケーブル、コネクタ付きケーブルにも取付可能な樹脂ケース付き分割コアです。
バンド固定により、電線保持の補助やバラ線への固定が可能です。
バラ線ガイド機構により、巻き線時の電線噛み込みを防止します。
オプションの固定具によりM4ネジでの固定が可能です。
- フェライトコア(ノイズフィルタ)
- コモンモードノイズ対策
材料
フェライトコア:ソフトフェライト
ケース:PA66
ケース:PA66
仕様
一覧(代表値)
特長 | 分割, ケース入り, 固定パーツあり | 適用ケーブル | 丸ケーブル |
---|---|---|---|
周波数帯 | 低周波帯域, 高周波帯域 | 用途 | 信号ケーブル |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
3DPDF
3DPDFをダウンロードしていただけます。
異なる品番の3DPDFにつきましては、お問い合わせください。
3DPDFの閲覧について
3D コンテンツを含む PDF を開くと、最上部に黄色のバーが表示され、「3D コンテンツは無効になっています。」というメッセージが示されます。機能を有効にしてご覧ください。
現在の文書内の3Dコンテンツを有効にするには
「オプション」ボタンをクリックし、適切なオプションを選択します。
- 今回のみこの文書を信頼する
- 常にこの文書を信頼する
3Dコンテンツを永続的に有効にするには
編集/環境設定/3D とマルチメディアを選択し、「3D コンテンツの有効化」チェックボックスをオ ンにします。

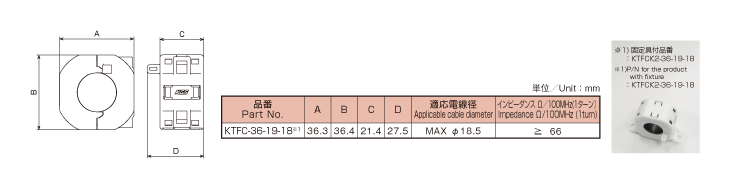

品番一覧
品番 | 外径 (mm) |
内径 (mm) |
長さ (mm) |
図面・成績書 | サンプル請求 |
---|---|---|---|---|---|
KTFC-36-19-18 | 36.4 | 18.5 | 21.4 | ||
KTFCK2-36-19-18(固定具付き品番) | 36.4 | 18.5 | 21.4 |
