技術セミナーや対策支援コンサルティング、試験業務を通じ、EMCに関する幅広いソリューションサービスをご提供します

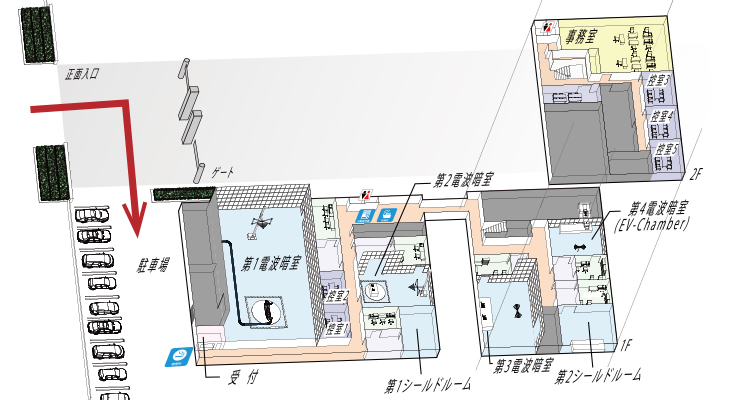

![施設配置図](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/emc-center-plan/223385-4-jpn-JP/emc-center-plan.jpg)
施設配置図
第1電波暗室(10m) 民生規格用
直径3mのターンテーブルを備えており、給排水・排気設備使用可能です。
第2電波暗室(3m) 民生規格用
直径2mターンテーブルを備えており、各種試験に対応しております。
第3電波暗室(車載&3m) 車載規格用
給排水可能で各種車載用試験に対応しております。
第4電波暗室
(EV-Chamber)
車載規格用
CISPR 25:2016 Edition4 Annex Iで規定された「EV/HVに搭載される高電圧電源製品の評価方法」に基づくEMC試験が実施可能です。
EMCセンターの特徴
大型機器・大電流機器対応
第1電波暗室(10m)は最大30kVAの電源(CVCF)の能力を有し、直径3m、最大荷重3tのターンテーブルを備えています。

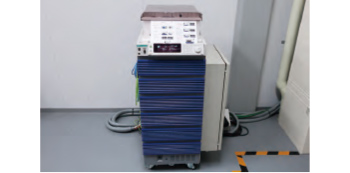

![菊水製PCR-30000WE2R](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/img/center0/223095-2-jpn-JP/center0.jpg)
菊水製PCR-30000WE2R

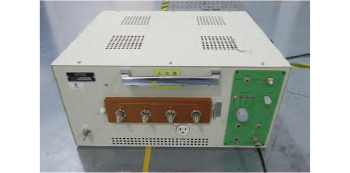

![協立製AMN TNW-244F2](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center110/223100-2-jpn-JP/center1.jpg)
協立製AMN TNW-244F2
回生機能 100%、時間制限なし
PCR-30000WE2Rはインバータ方式ながら逆潮流を100%可能としています。さらに逆潮流時間の制限なしで最大逆潮流電力100%を達成しています。

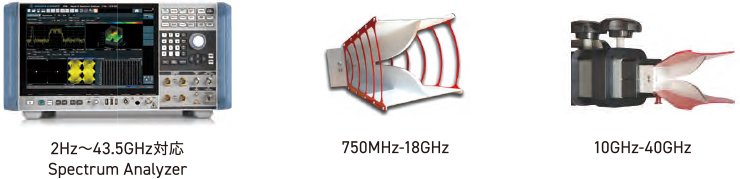

40GHzまで対応可能な測定システム
![半無響室+吸収体(床面)](/var/ezdemo_site/storage/images/product/emc-solution/support/testing.html/testing2/222345-3-jpn-JP/testing2.jpg)
半無響室+吸収体(床面)
これからの高速通信・IoT時代に対応した最大40GHzまで測定可能な測定システムを完備。
![測定機器](/var/ezdemo_site/storage/images/product/emc-solution/support/testing.html/testing3/222350-1-jpn-JP/testing3.jpg)
電源高調波・フリッカ
![菊水電子製:KHA3000/LIN3020JF/PCR4000LE](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center4/223000-2-jpn-JP/center4.jpg)
菊水電子製:
KHA3000/LIN3020JF/PCR4000LE
単相・三相とも16A以上の電源高調波・フリッカ試験に対応可能。
電源高調波 | フリッカ |
---|---|
IEC61000-3-2 IEC61000-3-12 |
IEC61000-3-3 IEC61000-3-11 |
最大電流40A | 最大電流20A |
低周波の放射エミッション測定対応
30MHz以下の磁界測定及び人体暴露(1Hz-400kHz)の試験対応。
![ラージループアンテナ(Φ:2m)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center5/223005-1-jpn-JP/center5_lineup.jpg)
ラージループアンテナ(Φ:2m)
![60cmループアンテナ](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center6/223010-1-jpn-JP/center6_lineup.jpg)
60cmループアンテナ
![人体暴露(Narda ELT-400)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center7/223015-1-jpn-JP/center7_lineup.jpg)
人体暴露(Narda ELT-400)
CISPR25 Ed4.0 HV-AN完備
CISPR 25 Ed.4:2016 の測定が可能です。
当社は、英国車輌認可機関VCA(Vehicle Certification Agency)の認証試験所です。
![測定配置例](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center10/223030-1-jpn-JP/center10_lineup.jpg)
測定配置例
![疑似回路網(HV-AN)とシールドBox](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/img/center11/223035-1-jpn-JP/center11_lineup.jpg)
疑似回路網(HV-AN)と
シールドBox
![VCA認証書](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center12/223040-1-jpn-JP/center12_lineup.jpg)
VCA認証書
測定対応クラス
- 放射妨害波(150k~2500MHz)測定対応クラス:1~5
-
伝導妨害波 電圧法((10k)150kHz~108MHz)測定対応クラス:1~5
伝導妨害波 電流プローブ法((10k)150kHz~245MHz)
- 電圧法、電流プローブ法、ALSE法の測定に対応しております。
測定結果例
![Peak/Average 測定限界(30M~1GHz、RBW:120kHz)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center8/223020-2-jpn-JP/center8.jpg)
Peak/Average 測定限界(30M~1GHz、RBW:120kHz)

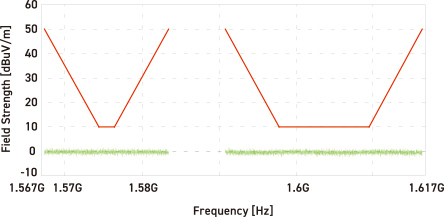

![Average測定限界(GPS帯、GLONASS帯)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center9/223025-2-jpn-JP/center9.jpg)
Average測定限界(GPS帯、GLONASS帯)
各種メーカー規格に対応した車載試験設備
国際規格に準拠した試験だけでなく、各種メーカー規格に対応したEMC試験にも対応しております。
![各種磁界イミュニティ試験](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center13/223045-1-jpn-JP/center13_lineup.jpg)
各種磁界イミュニティ試験
![トリプレート試験](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center14/223050-1-jpn-JP/center14_lineup.jpg)
トリプレート試験
![低インピーダンスLISN(TNW-1708(協立)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center15/223055-1-jpn-JP/center15_lineup.jpg)
低インピーダンスLISN
(TNW-1708(協立)
![静電気試験 マイクロギャップ対応](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center16/223060-1-jpn-JP/center16_lineup.jpg)
静電気試験 マイクロギャップ対応
![各種近接照射用アンテナ](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center17/223065-1-jpn-JP/center17_lineup.jpg)
各種近接照射用アンテナ
![ISO7637 トランジェントパルス](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center18/223070-1-jpn-JP/center18_lineup.jpg)
ISO7637 トランジェントパルス
排気設備
第1電波暗室(10m)に排気設備を導入致しました。土木/建設機械、農林業用車両、二輪車等の内燃
機関システムのEMC試験が実施可能です。
- ターンテーブルを回転させての試験は実施出来ません。
![排気設備](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center19/223075-1-jpn-JP/center19.jpg)
設備仕様 | |
---|---|
排気能力 | 約1000m3/h |
床耐荷重 | 3トン |
搬入口 | 2.5×2.5(m) |
給排水完備
第1電波暗室(10m)、第3電波暗室(車載)、第2シールドルーム(車載)に給排水設備を完備。
![給排水完備](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center20/223080-1-jpn-JP/center20.jpg)
シールド評価
ノイズ対策に不可欠な、シールド材のシールド効果の測定が実施可能です。

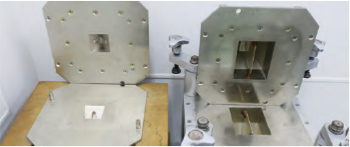

![KEC法(磁界・電界)](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center21/223085-1-jpn-JP/center21.jpg)
KEC法(磁界・電界)
![IEEE Std 299 NDS C 0012B MIL-STD-285準拠](/var/ezdemo_site/storage/images/product/emc-solution/emc-center/center22/223090-1-jpn-JP/center22.jpg)
IEEE Std 299 NDS C 0012B MIL-STD-285準拠
