熱伝導シート
サーマルダンパー（片面粘着タイプ） CPAG-T
シリコーンフリー
特長
熱伝導性と高減衰特性の2つの機能を兼ね備えた熱伝導シートです。
制振性に優れ（損失係数 0.9）振動対策も同時に行えます。
シート状で供給以外に任意な形状への成形も可能です。
シリコーンフリータイプのため、シロキサンガスが発生しません。
使用温度範囲：－20℃～＋100℃
- 熱伝導シート
- シリコーンフリー
- 薄型
- 振動減衰
- 放熱材料
材料
ACM
仕様
一覧（代表値）
| 材質 | シリコーンフリー | 特長 | 高熱伝導, 振動減衰 |
|---|---|---|---|
| 色調 | グレー | 比重 | - |
| 体積抵抗率(Ω・cm) | 5.5×10[[sup:11]] | 耐トラッキング試験 CTI(V) | - |
| 硬度(ASKER C) | 70 | 硬度(Shore OO) | - |
| 硬度(Shore A) | - | 熱伝導率(熱線法)(W / m・K) | 0.8 |
| 熱伝導率(ホットディスク法)(W / m・K) | 0.72 | 相変化温度(℃) | - |
| 透磁率(μ') | - | 最大有効寸法(mm) | 345×345 |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます

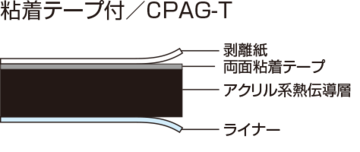

外形図
品番一覧
| 品番 | 厚み(mm) | L1(mm) | L2(mm) | 難燃性(UL) | 図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|---|
| CPAG-2.0 T | 2.0 | 340 | 340 | - | ||
| CPAG-3.0 T | 3.0 | 340 | 340 | - | ||
| CPAG-4.0 T | 4.0 | 340 | 340 | - |
