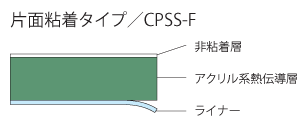

クールプロバイド™（片面粘着タイプ） CPSS-F
シリコーンフリー
特長
ASKER C 8と柔らかく密着性に優れているため、接触熱抵抗を小さくできる熱伝導シートです。
応力緩和に優れており、組込み後の発熱素子や基板への負荷を軽減できます。
シリコーンフリータイプのため、シロキサンガスが発生しません。
シリコーンタイプと比較してオイルブリードが起きにくいため、周辺部材に悪影響を与えにくくなります。
使用温度範囲：－40℃～＋100℃
- 熱伝導シート
- シリコーンフリー
- 高柔軟
- 片面タック
- UL取得品あり
材料
アクリル樹脂
仕様
一覧（代表値）
| 材質 | シリコーンフリー | 特長 | 高柔軟, 片面タック, UL取得品あり |
|---|---|---|---|
| 色調 | ダークグリーン | 比重 | - |
| 体積抵抗率(Ω・cm) | 1.0×10[[sup:12]] | 耐トラッキング試験 CTI(V) | 600以上（厚み：4.0ｍｍ） |
| 硬度(ASKER C) | 8 | 硬度(Shore OO) | 33 |
| 硬度(Shore A) | - | 熱伝導率(熱線法)(W / m・K) | 2.0 |
| 熱伝導率(ホットディスク法)(W / m・K) | 1.5 | 相変化温度(℃) | - |
| 透磁率(μ') | - | 最大有効寸法(mm) | 200×500 |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます
外形図
品番一覧
| 品番 | 厚み(mm) | L1(mm) | L2(mm) | 難燃性(UL) | 図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|---|
| CPSS-1.0F | 1.0 | 210 | 510 | 94 V-2 | ||
| CPSS-1.5F | 1.5 | 210 | 510 | 94 V-2 | ||
| CPSS-2.0F | 2.0 | 210 | 510 | 94 V-2 | ||
| CPSS-2.5F | 2.5 | 210 | 510 | 94 V-2 | ||
| CPSS-3.0F | 3.0 | 210 | 510 | 94 V-2 | ||
| CPSS-4.0F | 4.0 | 210 | 510 | 94 V-0 |
