熱設計製品
熱伝導シート
熱伝導シート
クールプロバイド™ EMPV5
シリコーンフリー
特長
独自配合により幅広い周波数帯域（500MHz～3GHz）におけるノイズ抑制効果を発揮する熱伝導シートです。
シリコーンフリータイプのため、シロキサンガスが発生しません。
シリコーンタイプと比較してオイルブリードが起きにくいため、周辺部材に悪影響を与えにくくなります。
- 熱伝導シート
- シリコーンフリー
- 電磁波対策
- 片面タック
材料
アクリル樹脂
仕様
一覧（代表値）
| 材質 | シリコーンフリー | 特長 | 電磁波対策, 片面タック |
|---|---|---|---|
| 色調 | ブラック | 比重 | 2.69 |
| 体積抵抗率(Ω・cm) | 1.0×10[[sup:11]] | 耐トラッキング試験 CTI(V) | 350（厚み：3.5ｍｍ） |
| 硬度(ASKER C) | 30 | 硬度(Shore OO) | 60 |
| 硬度(Shore A) | - | 熱伝導率(熱線法)(W / m・K) | 0.8 |
| 熱伝導率(ホットディスク法)(W / m・K) | 0.8 | 相変化温度(℃) | - |
| 透磁率(μ') | 7(10MHz) | 最大有効寸法(mm) | 200×500 |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます

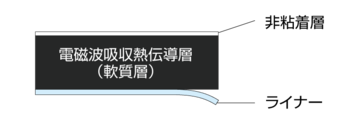

外形図
品番一覧
| 品番 | 厚み(mm) | L1(mm) | L2(mm) | 難燃性(UL) | 図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|---|
| EMPV5-1.0F | 1.0 | - | - | V-0相当 | ||
| EMPV5-1.5F | 1.5 | - | - | V-0相当 | ||
| EMPV5-2.0F | 2.0 | - | - | V-0相当 | ||
| EMPV5-2.5F | 2.5 | - | - | V-0相当 | ||
| EMPV5-3.0F | 3.0 | - | - | V-0相当 | ||
| EMPV5-3.5F | 3.5 | - | - | V-0相当 |
