熱設計製品
熱伝導シート
熱伝導シート
GRAPHITE HYBRID SHEET GHS-25
シリコーンフリー
電子機器のヒートスポット対策に有効
熱拡散・放熱機能で熱対策に貢献
特長
電子機器の樹脂筐体内側に貼付けて使用します。
発熱体からの熱を低熱伝導層が受け止めることで通過する温度が低
下し、グラファイトシートで熱拡散するためヒートスポット対策に
大きな効果が得られます。
耐熱性のある粘着テープを採用しています。
発熱体側の黒PETが熱反射の発生も抑えます。
- シリコーンフリー
- 高熱伝導
- 放熱材料
- 薄型
- 片面タック
材料
人造黒鉛
仕様
一覧（代表値）
| 材質 | 人造黒鉛 | 特長 | シリコーンフリー, 高熱伝導, 放熱材料, 薄型, 片面タック |
|---|---|---|---|
| 色調 | ブラック | 比重 | - |
| 体積抵抗率(Ω・cm) | - | 耐トラッキング試験 CTI(V) | - |
| 硬度(ASKER C) | - | 硬度(Shore OO) | - |
| 硬度(Shore A) | - | 熱伝導率(熱線法)(W / m・K) | - |
| 熱伝導率(ホットディスク法)(W / m・K) | - | 相変化温度(℃) | - |
| 透磁率(μ') | - | 最大有効寸法(mm) | 195×510 |
※熱伝導率（レーザーフラッシュ法 W/m・K）：1400以上（面方向）
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます

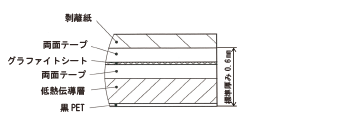

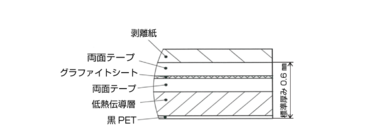

外形図
品番一覧
| 品番 | 厚み(mm) | L1(mm) | L2(mm) | 難燃性(UL) | 図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|---|
| GHS-25 | 0.6 | - | - | - |
